啟臣微電子/啟達科技CR5221/CR5223/CR5224/CR5228/CR5229規格書綠色節能電流模反激 PWM 功率開關
主要特點
• 內置 4ms 軟啟動以降低功率管開機尖 峰電流
• 采用輕載降頻設計，以提高效率和降低 待機功耗
• 采用頻率抖動以達到更好的 EMI 性能
• SENCE 峰值電流檢測輸入端內置前沿 消隱功能
• 無音頻噪聲工作模式
• 固定工作頻率：50KHz
• 內置斜坡補償
• 低的啟動電流和工作電流
• 欠壓鎖定保護（UVLO）
• 過載保護(OLP)
• 過溫保護（OTP）
• 過壓保護(OVP)
• 具有動態峰值限定功能，在全電壓輸入 范圍內獲得比較一致的最大輸出功率
• 保護解除后自動恢復功能
• 3000V ESD
• 高壓 BiCMOS 工藝
• 內置 600V MOSFET
• DIP-8L、SOP-8L 綠色封裝
應用
• AC/DC 電源適配器
• DVD/DVB 電源
• 備用開關電源
• ADSL 等無線路由器開關電源
概述
CR522X 是內置高壓功率 MOSFET 的電流模反激 PWM 控制芯片，適用于 18W 以內的 離線式反激開關電源，具有高性能、低待機功耗、低成本的優點。
為了保證芯片正常工作，CR522X 針對各種故障設計了一系列完善的具有自動恢復功能 的保護措施，包括軟啟動、過溫保護（OTP）、VDD 欠壓鎖定保護（UVLO）、過壓保護（OVP） 及箝位、逐周期電流限制（OCP）、過載保護（OLP）和圖騰柱輸出驅動高箝位等，特別對 音頻噪聲和 FM 干擾進行了處理。芯片內置的頻率抖動和圖騰柱柵極軟驅動技術可容易地獲 得良好的 EMI 性能。

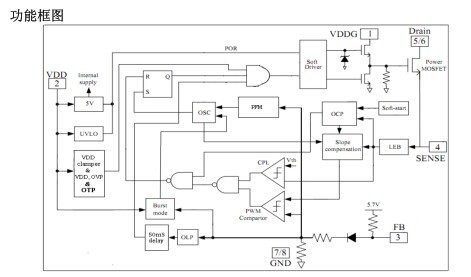

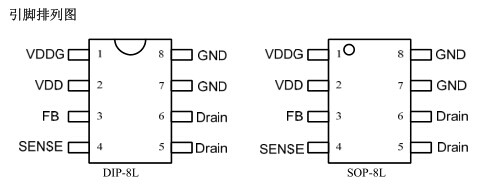

引腳描述
|
名稱 |
描述 |
|
GND |
地。 |
|
FB |
反饋輸入引腳。PWM 控制器的占空比由此引腳上的反饋電壓和 SENSE 引腳
上的檢測電壓共同決定。 |
|
VDDG |
內部柵極驅動電源輸入。 |
|
SENSE |
電流采樣輸入。 |
|
VDD |
芯片電源。 |
|
Drain |
高壓 MOSFET 漏極，連接在變壓器初級側線圈一端，線圈另一端接整流輸
入電容陽極。 |

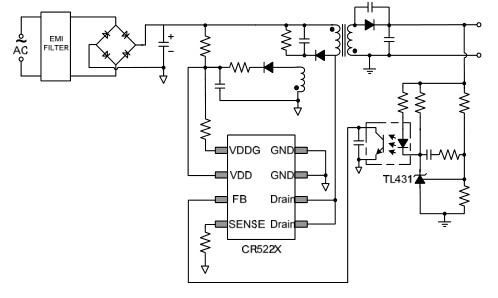

典型應用
極限參數
|
符號 |
參數 |
值 |
單位 |
|
VDRAIN |
源漏擊穿電壓 |
-0.3V~VBR(DS) |
V |
|
VDD |
工作電壓 |
30 |
V |
|
VDDG |
功率輸出電路的電源電壓 |
30 |
V |
|
IVDD |
VDD箝位的連續電流 |
10 |
mA |
|
VFB |
FB引腳工作電壓 |
-0.3 to 7V |
V |
|
VSense |
SENSE引腳工作電壓 |
-0.3 to 7V |
V |
ESD |
ESD能力-人體模式 |
3000 |
V |
|
ESD能力-機械模式 |
250 |
V |
TL |
焊接溫度 |
20秒 DIP-8L |
260 |
℃ |
|
20秒 SOP-8L |
260 |
℃ |
|
TSTG |
儲存溫度范圍 |
-55 to + 150 |
℃ |
|
TJ |
工作結溫范圍 |
-20 to + 150 |
℃ |
推薦工作環境
|
產品 |
封裝 |
230VAC ±15% |
85-265VAC |
|
開放式 1 |
開放式 1 |
|
CR5223 |
SOP-8L |
7W |
6W |
|
CR5221 |
DIP-8L |
9W |
8W |
|
CR5224 |
DIP-8L |
15W |
12W |
|
CR5228 |
DIP-8L |
18W |
15W |
|
CR5229 |
DIP-8L |
24W |
18W |
1. 開放式應用實際最大功率必須保證足夠的 Deain 散熱面積，測試條件 50℃環境溫度。增加散熱面積或風 冷來減小熱阻可以獲得更高的輸出功率。
電氣特性
Ta=25°C （除了另作說明）, VDD = 16V
|
符號 |
參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
VDD 供電部分 |
Istartup |
VDD 啟動電流 |
VDD=14.1V, 測試
流入 VDD 端口的漏 電流 |
|
3 |
20 |
uA |
IVDD
(Operation) |
工作電流 |
VFB=3V |
|
2 |
|
mA |
UVLO(ON
) |
VDD 進入欠壓鎖定
的閾值 |
|
8.5 |
9 |
9.5 |
V |
UVLO(OFF
) |
VDD 退出欠壓鎖定
的閾值 |
|
14.2 |
14.8 |
16 |
V |
VthOVP(ON) |
VDD 過壓保護閾值 |
CS=0V, FB=3V
升高 VDD 電壓， 直到 Gate 關閉 |
27.0 |
28.5 |
30.0 |
V |
|
VDD_Clamp |
VDD 箝位電壓 |
IDD=10mA |
|
30 |
|
V |
|
反饋輸入部分 |
|
VFB_Open |
FB 腳開路電壓 |
|
5.4 |
5.6 |
6.0 |
V |
|
IFB_Short |
FB 腳短路電流 |
短路 FB 腳到地，
測試短路電流 |
|
1.55 |
|
mA |
|
VTH_0D |
零占空比時 FB 閾值
電壓 |
|
|
0.8 |
|
V |
|
VTH_PL |
過載 FB 閾值電壓 |
|
|
3.7 |
|
V |
|
TD_PL |
過載延遲時間 |
|
|
50 |
|
mS |
|
ZFB_IN |
FB 端輸入阻抗 |
|
|
4 |
|
K? |
|
電流檢測部分 |
|
TSoft |
軟啟動時間 |
|
|
4 |
|
ms |
|
T_blanking |
前沿消隱時間 |
|
|
300 |
|
ns |
|
ZSENSE_IN |
SENSE 端輸入阻抗 |
|
|
40 |
|
K? |
|
TD_OC |
過流檢測控制延遲時
間 |
從過流發生到 Gate
驅動關閉的時間 |
|
120 |
|
nS |
|
VTH_OC |
電流限制閾值電壓 |
FB=3.3V |
0.76 |
0.8 |
0.82 |
V |
|
振蕩器部分 |
|
Fosc |
正常的振蕩頻率 |
|
45 |
50 |
55 |
KHz |
|
△f_Temp |
溫度與頻率穩定性 |
|
|
5 |
|
% |
|
△f_VDD |
VDD 電壓與頻率穩
定性 |
|
|
5 |
|
% |
|
D_max |
最大占空比 |
FB=3.3V, CS=0V |
70 |
80 |
90 |
% |
|
F_Burst |
Burst Mode 頻率 |
|
|
22 |
|
KHz |
|
高壓功率 MOSFET 部分 |
|
BVdss |
MOSFET 漏 源擊穿
電壓 |
VGS=0V, IDS=250uA |
600 |
|
|
V |
RDS(on)* |
漏源之間靜態導通電 阻 |
VGS=10
V， IDS=1A |
CR5223 SOP-8 |
|
6.5 |
9.0 |
? |
|
CR5221 DIP-8 |
|
6.5 |
9.0 |
? |
|
CR5224 DIP-8 |
|
5.0 |
5.8 |
? |
|
CR5228 DIP-8 |
|
3.8 |
4.2 |
? |
|
CR5229 DIP-8 |
|
2.0 |
3.0 |
? |
|
頻率抖動部分 |
|
△f_SOC |
頻率抖動范圍 |
|
-4 |
|
4 |
% |
|
過溫保護部分 |
|
TOTP |
過溫保護點 |
|
135 |
150 |
165 |
0C |
* 集成化功率 MOSFET 的內阻和封裝形式、散熱、環境溫度都有關系，本說明書所給值為 室溫下分立封裝的 MOSFET 內阻。
工作描述 啟動電流和啟動控制
CR522X 具有很低的啟動電流，實際應用時可以采用一個非常大的啟動電阻，既能滿足 芯片的快速啟動，又能使啟動功率損耗減到最小。例如，對于全輸入電壓范圍的 AC/DC 轉 換器應用，只需要一個 2M?、0.125W 的電阻與 VDD 外面的小電容相連就能使芯片快速啟動。
CR522X 的工作電流低于 2mA，較低的芯片工作電流以及輕載時所采用的 Burst 工作模 式，使芯片在輕載工作時具有較高的工作效率。
軟啟動
每一次 VDD 電源啟動瞬間，CR522X 芯片內部都將觸發軟啟動功能，即在 VDD 電壓達 到 UVLO（OFF）以后，在大約 4ms 時間內，峰值電流從 0 上升到最大值峰值電流，以減少 電源啟動期間功率管電壓應力。注意：無論何種保護導致的 VDD 再次啟動，都必將觸發軟 啟動功能。
優化的Burst模式控制
在輕載或者空載情況下，開關電源的大部分損耗來源于功率 MOSFET 的開關損耗，變 壓器鐵損和緩沖電路的損耗。功率損失的程度正比于開關頻率。較低的開關頻率可以降低功 率損耗，達到節能的目的。
CR522X 的開關頻率可根據開關電源負載情況進行內部調節。正常負載條件下，芯片以 固定頻率發波；當負載減小到某一點的時候，芯片開始工作在 PFM 模式，即負載越輕芯片 工作頻率越低；如果負載進一步降低到一定程度以后，芯片開始間歇性地發波，從而極大的 減小待機功耗。
開關頻率控制采用無噪音工作模式，在任何負載情況下都不會進入人耳敏感的音頻范 圍，從而減小音頻噪聲。
頻率抖動
CR522X 具有頻率抖動功能，即開關頻率以一個固定的中心頻率為基準，在一定范圍內 小幅隨機變化，從而分散了諧波干擾能量。擴展的頻譜降低了窄帶 EMI，因此簡化了系統設 計。
峰值電流檢測和前沿消隱
CR522X 采用電流模式 PWM 控制技術，具有逐周期峰值電流限制功能。在 MOSFET
導通瞬間，功率管將會產生一個很大的瞬時電流，該電流流過 SENCE 峰值檢測電阻并在其
兩端產生一個很大的瞬時電壓，從而引起錯誤的 SENCE 峰值電流檢測。前沿消隱電路就是 為了濾除 MOSFET 導通瞬間 SENSE 端所產生的瞬時大電壓，防止錯誤的 SENCE 峰值電流 檢測。在前沿消隱時間內，功率 MOSFET 始終保持關斷。這樣就可以節省一個外部的 RC 網絡。
內部斜波補償
斜波補償電路在 SENSE 端檢測電壓信號上疊加了一個三角波信號。這極大的改善了系 統工作在 CCM 模式的閉環穩定性，防止次諧波振蕩，減小輸出紋波電壓。
功率管驅動
CR522X 內置功率 MOSFET 采用柵極軟驅動控制。柵極驅動能力太弱將導致較高的開 關損耗；柵極驅動能力太強又將導致 EMI 特性較差。因此兩者之間必須采取一定的折中設 計。
內置的 Totem Pole 柵極軟驅動設計通過調節驅動強度和死區時間很好地實現了這個折 中關系，從而使芯片更容易降低系統損耗并且實現良好的 EMI 特性設計。除此之外，柵極 的驅動強度還可以通過調整 VDD 和 VDDG 之間的電阻來實現?？梢院芎玫目刂坡O的下降 沿，使得系統的 EMI 設計具有更大的靈活性。
保護控制
為了確保系統的正常工作，CR522X 內置了多重保護措施。當這些保護措施一旦被觸發， 將關斷功率 MOSFET。這些保護措施包括逐周期電流限制（OCP）、過溫保護（OTP）、過載 保護（OLP）、VDD 欠壓鎖定（UVLO）保護、過壓保護（OVP）和 VDD 箝位功能。
逐周期電流限制（OCP）帶有內置線電壓補償，可實現寬輸入電壓范圍（85V~265V） 時恒定功率輸出控制。
當 FB 端電壓大于過載限制閾值 TD_PL（典型 50ms）后，控制電路關閉功率開關管并一 直保持該狀態直到 VDD 電壓下降到 UVLO（ON）閾值后，芯片重新啟動。
芯片正常工作時 VDD 電壓由變壓器輔助繞組提供。當 VDD 電壓大于 VDD 過壓保護閾 值時，CR522X 將關閉輸出并一直保持該狀態直到 VDD 電壓下降到 UVLO（ON）閾值后， 芯片重新啟動。當 VDD 電壓超過 VDD 箝位閾值時，內部 VDD 箝位電路將 VDD 箝位在 30V， 以保護 VDD 端口。此時 CR522X 的輸出仍然關閉。
特別注意：CR522X 內建 LEB 前沿消隱電路和 SENSE 部分 RC 濾波電路。由于內建 RC 不能完全適應所有情況下的 SPIKE 的波形特點，部分電路上需要增加 Cs 電容，取值范圍 103~104，在應用時候需要特別注意。

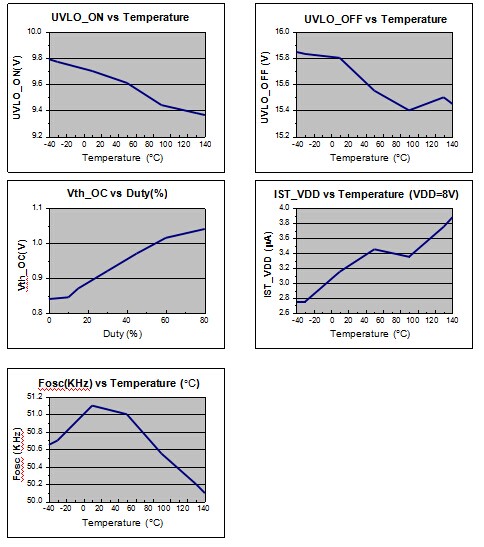

特性曲線及波形
(VDD=16V, TA=25℃除非特殊說明

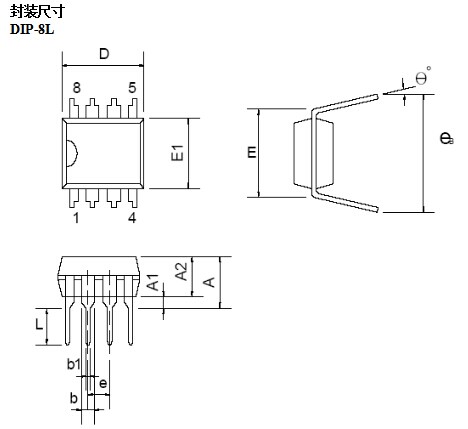

尺寸描述
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
|
1.524 |
|
|
0.060 |
|
|
b1 |
|
0.457 |
|
|
0.018 |
|
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
|
7.620 |
|
|
0.300 |
|
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
|
2.540 |
|
|
0.100 |
|
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |

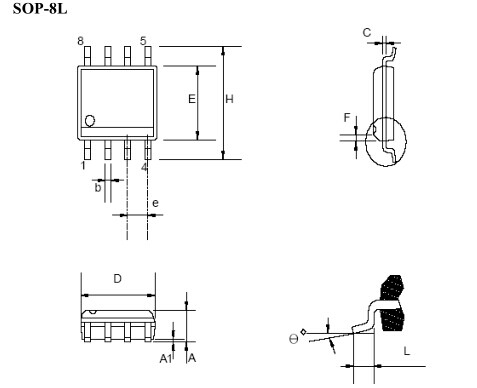

尺寸描述
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
1.346 |
|
1.752 |
0.053 |
|
0.069 |
|
A1 |
0.101 |
|
0.254 |
0.004 |
|
0.010 |
|
b |
|
0.406 |
|
|
0.016 |
|
|
c |
|
0.203 |
|
|
0.008 |
|
|
D |
4.648 |
|
4.978 |
0.183 |
|
0.196 |
|
E |
3.810 |
|
3.987 |
0.150 |
|
0.157 |
|
e |
1.016 |
1.270 |
1.524 |
0.040 |
0.050 |
0.060 |
|
F |
|
0.381X45° |
|
|
0.015X45° |
|
|
H |
5.791 |
|
6.197 |
0.228 |
|
0.244 |
|
L |
0.406 |
|
1.270 |
0.016 |
|
0.050 |
|
θ? |
0° |
|
8° |
0° |
|
8° |
|
產品型號 |
封裝類型 |
包裝材質 |
一管 |
一盒 |
一箱 |
|
CR522X |
DIP-8L |
管裝 |
50 |
2000 |
20000 |
DIP-8L 封裝產品最小訂購量為 2000 片，即一盒的芯片數量。
|
產品型號 |
封裝類型 |
包裝材質 |
一管 |
一盒 |
一箱 |
|
CR522X |
SOP-8L |
管裝 |
100 |
10000 |
100000 |
SOP-8L 封裝
